Hace unos días os presentamos la serie de Urbanismo Bioclimático, que hoy queremos continuar con este primer artículo sobre Clima, microclima, estrategias urbanas generales. Como ya explicamos uno de los fundamentos de este tipo de concepción urbana es la eficiencia energética, para minimizar los impactos que genera la ciudad sobre el medio, y fomentar, con estrategias sostenibles, el confort y la calidad de vida.

Por ello partimos de la base de que hay que conocer el medio y el clima urbano para poder plantear las estrategias y gestionar los recursos de una manera sustentable.

En primer lugar es necesario realizar estudios previos pormenorizados de las condiciones del microclima urbano, analizando factores como la captación de energía solar, de forma activa y pasiva, las coordenadas solares, que engloba varios factores entre ellos por ejemplo la altura solar en los diferentes meses del año; la cuantificación de necesidades térmicas, el estudio de las cartas bioclimáticas, las temperaturas y la isla de calor urbana, el viento y sus direcciones, la humedad y calidad del aire, y un largo etcétera. El análisis de estos elementos nos conducirá a una serie de conclusiones para poder realizar un diagnóstico preciso y determinar que estrategias se han de seguir.

Así el diseño bioclimático de Vitoria-Gasteiz se basa en dos fundamentos: El diseño por sol, donde se engloba en primer lugar soleamiento de edificaciones y sus condicionantes urbanos, como la orientación de las calles, la tiología edificatoria, el ángulo de obstrucción solar, etc ; y en segundo lugar el soleamiento en los espacios urbanos, donde se estudia las zonas de solana y umbría y la acción de la vegetación sobre la radiación solar; y el  diseño por viento, sobre las edificaciones y los espacios públicos.

Las estrategias urbanas que de todo esto emanan son de muy diversa índole. Van desde las diferentes tipologías edificatorias y soluciones constructivas (huecos de fachadas y su orientación, terrazas, elementos de protección no opacos, etc..), integración de sistemas de captación solar, utilización de la vegetación de hoja caduca como protección y captación solar, la planificación de los espacios públicos y la importancia de evitar la obstrucción solar a los mismos por parte de edificios próximos…

Todas estas estrategias tienen como fin lo expresado al comienzo de este artículo: generar unos espacios urbanos donde prime la eficiencia energética y el bienestar social, haciendo un uso responsable de los recursos disponibles. Utilizar los conocimientos de los factores climáticos y orientarlos hacia una concepción urbana respetuosa, como medio para mejorar la calidad de vida de las personas. Esta concepción de urbanismo no solo beneficia a los habitantes de la propia ciudad, sino a una escala más amplia, ya que los principales problemas ambientales afectan a escala global, pero tienen solución a escala local, y este es el camino.

Por Carolina Minola Fotti. Arquitecta de GRarquitectos

Las primeras normas acerca del ahorro de energía en edificios en España se remontan al año 1979. En ese año se aprueba el Real Decreto 2429/79 denominado Normativa Básica de la Edificación en la que se dan instrucciones sobre las Condiciones Térmicas en los Edificios que en adelante se abrevia como NBE-CT-79.

A partir de la entrada de España en la Unión Europea, toda normativa que se publica habrá de seguir las directivas de la Unión Europea y a partir de ese momento las normas publicadas en España siguen las directivas que emanan de Bruselas.

En el año 1993 se publica la Directiva 76/93/CEE del programa SAVE de la Unión Europea. Este programa tiene como objetivo limitar las emisiones de dióxido de carbono, no tanto reduciendo el consumo directamente sino aumentando la eficiencia energética sobre todo en el sector residencial que es el que más energía final consume y además cada año se incrementa. A partir de esta Directiva 76/93/CEE se establecen los programas de certificación energética en edificios, el programa sobre aislamiento térmico eficaz y sobre auditoría energética en empresas de elevado consumo de energía.

En el año 2000 nace el programa SAVE II como continuación del SAVE. En este programa se pretende estimular las medidas de eficiencia energética, incentivar todas las inversiones dirigidas a conservar energía y sobre todo, crear las condiciones para mejorar la intensidad energética en el consumo final.

Por otro lado, aparece el 5 de noviembre de 1999 la Ley 38/1999 denominada Ley de Ordenación de la Edificación (LOE). Esta ley entró el vigor el 6 de mayo de 2000, con el fin de regular el proceso de edificación, en donde se establecen las responsabilidades de las personas que intervienen en la edificación y asegurar la calidad y proteger los intereses de los usuarios y compradores. En la disposición final segunda de la LOE se faculta al Gobierno para la aprobación de un Código Técnico de la Edificación (CTE) en el que se establezcan las normas que deben cumplir los edificios sobre las exigencias de seguridad de las personas, habitabilidad y funcionalidad.

Del Código Técnico de la Edificación (CTE), cuya última versión ha sido publicada el 17 de Marzo de 2006, lo que a nosotros más nos interesa relacionado a este tema, es el artículo 15 de la parte I del Código dedicado al Ahorro Energético en la edificación. Las características de este ahorro energético se desarrollan en el Documento Básico (DB) secciones HE1 a la HE5 del CTE. La sección HE2 es el Reglamento de Instalaciones Térmicas en los Edificios (RITE), publicado el 29 de agosto de 2007.

El tercer documento es el Real Decreto 47/07 referente a la Certificación Energética. Estos tres documentos presentan las características de los ambientes y sistemas en estudio.

Lo expuesto en relación a la eficiencia energética en la edificación adquiere verdadero sentido si existe un compromiso real de las diferentes partes que intervienen en el complejo mundo de la edificación, participando activa y conscientemente en el ahorro de energía.

Bibliografía consultada:

Arquitectura Sostenible, Editorial Pencil.

Master en Energías Renovables y Eficiencia Energética (MEREE)- UHU.

Por Carolina Minola Fotti. Arquitecta de GRarquitectos

Es una herramienta que nos sirve para conocer en forma profunda el consumo energético de la edificación,  que afectan al consumo de energía y así poder identificar, evaluar y organizar las diferentes oportunidades de ahorro de energía dependiendo de la rentabilidad.

Una auditoria energética es una acción puntual llevada a cabo en un sistema consumidor de energía, mientras que el plan de ahorro será una puesta en acción de las conclusiones obtenidas en la auditoría energética.

Los objetivos principales son:

• Recopilar información sobre: el diseño del edificio, industria, materiales de construcción, sistema de calefacción y de aire acondicionado.
• Recopilar datos sobre las diferentes fuentes de energía utilizadas en el sistema, cómo y para qué se usan de una determinada forma.
• Conocer los balances de energía que entran en los diferentes procesos.
• Identificar los puntos en que se pierde y los posibles procesos y puntos en los que se puede ahorrar energía.
• Aplicar las diferentes técnicas para conseguir el ahorro.
• Calcular el volumen de ahorro posible.
• Rediseñar procesos que mantengan el nivel de confort, reduciendo el consumo de energía.
• Diseñar sistemas de producción de energía o sistemas que pueden reemplazar a los existentes ahorrando en los procesos.

Edificio de colores.

En la Directiva 2006-32-CE se hace referencia a los servicios energéticos y eficiencia en el uso final de la energía, en donde se define el concepto de Auditoría Energética en el Art.12 que expresa que los estados miembros tendrán la obligación de asegurar la existencia de sistemas de auditoría energética de gran calidad y eficiencia.

A su vez, la Unión Europea ha comunicado a todos los países miembros sus exigencias sobre energía en la edificación a través de la Directiva 2002-91-CE en el Art.10 en donde se establece que los estados miembros asegurarán que la certificación de los edificios se realice por expertos cualificados o acreditados. Los mismos, deberán de conocer los procesos físicos y los equipos utilizados en la industria y la edificación, debiendo dominar las últimas técnicas concretas de auditoría. Además deben poseer la habilidad y los conocimientos necesarios para realizar cálculos económicos y técnicos. Para auditar edificios es imprescindible conocer a fondo la legislación vigente.

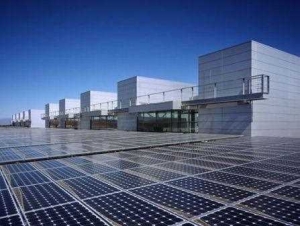

Placas solares como suelo.
